親杭横矢板式土留とアースアンカー
（豊中市某所）

どちらもマンション建築現場です（たぶん）。下の現場の方は、アンカー工法だと思うのですが、腹起しが１本しかありません。しかも、アンカーの所に変な物が付いています。新しい工法でしょうか？

画像	内容	コメント
	現場１ 全体風景	きれいに親杭が並んでいます。

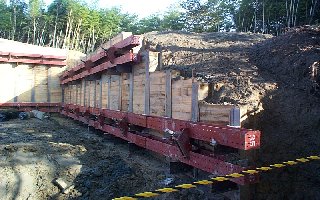

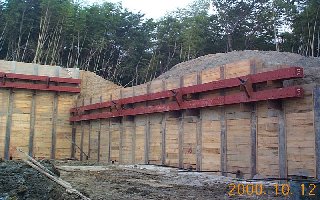

	現場１ 正面右側の取り合い	アンカー工法の場合、この様に段違いにした方が隅部の収まりが良いです。

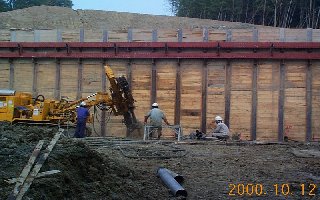

	現場１ アンカー削孔	パーカッション（？）の角度から見て、打設角は３０°ぐらいでしょうか？

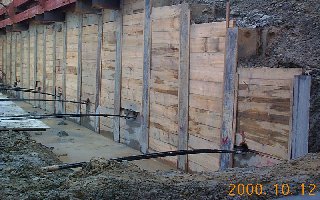

	現場１ 削孔後にアンカーを挿入した状態	アンカーが、かなり余ってますね

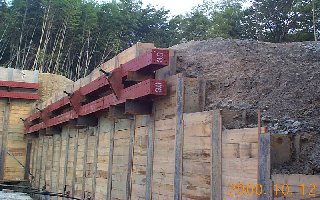

	現場１ 親杭背面の状況	１段目設置完了後です。土留杭の背面は、法を切って落としてきています。この状態で端っこの親杭は自立ですね。
	現場１ ２段目架設後	２段目設置完了。自立だった親杭も１段入りました。 実際、この端部の状態を考慮していない設計を見ることがよくあります。

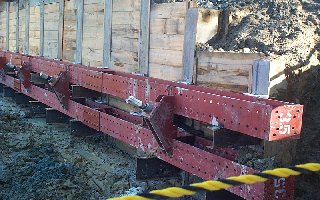

	現場１ アンカー頭部	台座、ブラケットの取付などがよく分かります。

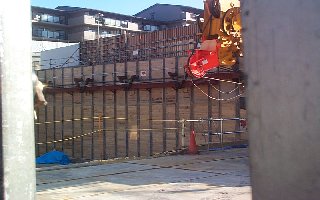

	現場２	こりゃなんでしょうか！？ アンカー工法に見えますが、腹起がシングルです。確かに上手い具合に付いているように見えますが、こんなのは初めて見ました。
	現場２	横から見た写真です。親杭に抑え金具を取り付けているようです。

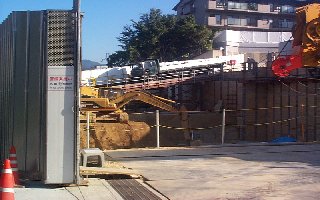

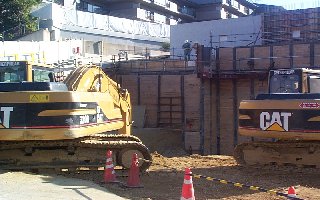

	現場２	この掘削深さで、アンカー１段です。これが建築の仮設です（笑）　隣の自立部分も結構高さがあるような・・・

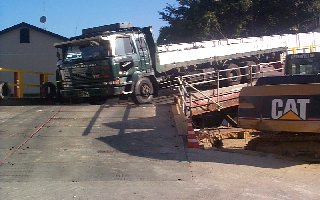

	現場２	仮設構台です。自立している親杭に覆工桁が乗っているように見えますが、いいのかな？
	現場２	分かりにくいかもしれませんが、縦断勾配が付いている桟橋を折り曲げるときは、この様に踊り場が必要です。コーナーの内側と外側でレベル差が出来るからです。
